Drenaż gabionów i murów oporowych – dlaczego odprowadzenie wody jest tak ważne?

Gabion jest konstrukcją przepuszczalną, ale to nie oznacza, że w każdej sytuacji można zignorować odwodnienie. Przy zwykłym ogrodzeniu trzeba zadbać przede wszystkim o to, aby woda nie pogarszała warunków pod jego podstawą. W przypadku muru oporowego znaczenie drenażu jest jeszcze większe, ponieważ woda gromadząca się w gruncie za konstrukcją może zwiększać obciążenia i wpływać na stateczność całego układu.

Dlatego prawidłowo zaprojektowany mur gabionowy trzeba traktować nie jako sam kosz z kamieniem, lecz jako system obejmujący konstrukcję, grunt, warstwę filtracyjną i sposób odprowadzenia wody.

Skoro między kamieniami są szczeliny, po co jeszcze drenaż?

To jedno z najczęstszych nieporozumień dotyczących gabionów.

Rzeczywiście, kamienne wypełnienie i siatkowa konstrukcja umożliwiają przepływ wody znacznie łatwiej niż pełna betonowa ściana. Problem znajduje się jednak często za gabionem, czyli w gruncie.

Jeżeli grunt jest drobnoziarnisty, zawiera glinę albo został niewłaściwie zagęszczony, woda może przemieszczać się przez niego powoli. Sam fakt, że przed nią znajduje się przepuszczalny gabion, nie gwarantuje jeszcze szybkiego i kontrolowanego odpływu.

Dlatego w konstrukcjach oporowych stosuje się przepuszczalne warstwy zasypowe, rozwiązania filtracyjne i — zależnie od projektu — instalację drenażową. Wytyczne dla gabionowych murów oporowych wskazują na korzyść z zastosowania za murem swobodnie drenującego materiału ziarnistego.

Co się dzieje, gdy woda pozostaje za murem oporowym?

Mur oporowy musi przeciwstawiać się oddziaływaniu gruntu znajdującego się za nim. Gdy w strefie tej zaczyna gromadzić się woda, zmieniają się warunki obciążenia.

W praktyce może to oznaczać wzrost oddziaływania na konstrukcję oraz pogorszenie właściwości podłoża. Jeżeli problem występuje przez dłuższy czas, konsekwencje mogą obejmować przemieszczenia gruntu, lokalne osiadanie albo utratę prawidłowej geometrii konstrukcji.

Dlatego przy projektowaniu konstrukcji oporowej nie wystarczy odpowiedzieć na pytanie: „jak szeroki ma być gabion?”. Trzeba również wiedzieć, co dzieje się z wodą po intensywnym deszczu lub podczas roztopów.

Jak działa warstwa drenażowa za gabionem?

Jej zadaniem jest stworzenie dla wody łatwiejszej drogi odpływu niż przez zatrzymujący ją grunt.

Za konstrukcją można wykorzystać odpowiednio dobrany materiał przepuszczalny, który umożliwia przemieszczanie się wody w kierunku przewidzianego odpływu. W systemie może również występować przewód drenarski, jeśli wynika to z projektu i warunków miejsca.

Nie chodzi więc o samo „wysuszenie” przestrzeni za murem. Celem jest kontrola kierunku, w którym woda będzie się przemieszczać.

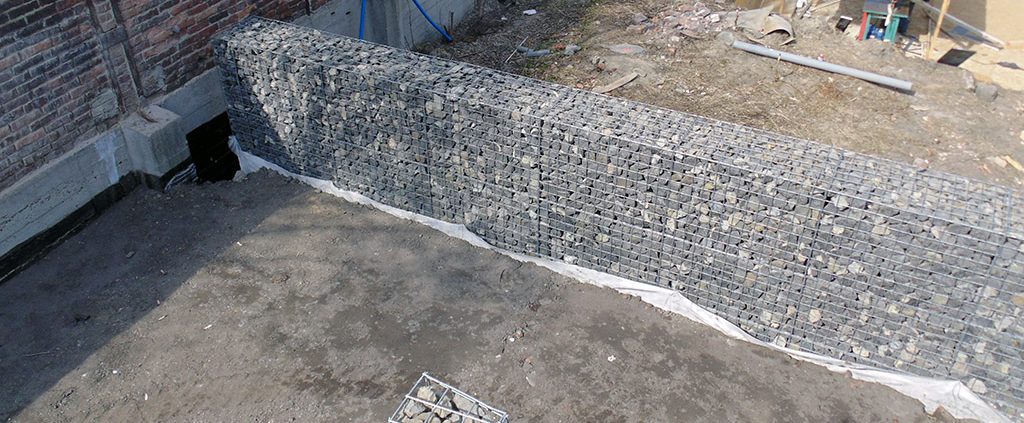

Po co geowłóknina przy murze gabionowym?

Warstwa filtracyjna pomaga rozdzielić drobny grunt od materiału o większej przepuszczalności.

Bez odpowiedniej separacji drobne cząstki ziemi mogą migrować razem z wodą do pustych przestrzeni w kruszywie i stopniowo pogarszać działanie warstwy drenażowej. Mogą również pojawiać się pomiędzy kamieniami na widocznej stronie gabionu.

W praktyce przy murach oporowych geowłókninę wykorzystuje się więc jako element separacyjno-filtracyjny pomiędzy gruntem a warstwą przepuszczalnego materiału. Takie rozwiązanie opisują również poradniki dotyczące wykonania gabionowych murów oporowych.

Materiał filtracyjny trzeba jednak dobrać do konkretnego gruntu i konstrukcji. Sama obecność geowłókniny nie naprawi źle zaprojektowanego odwodnienia.

Drenaż pod ogrodzeniem gabionowym też może mieć znaczenie

Zwykłe ogrodzenie nie utrzymuje zazwyczaj dużych mas ziemnych, więc problem wygląda inaczej niż w murze oporowym. Nadal jednak woda może wpływać na podłoże, na którym stoi konstrukcja.

Jeżeli gabiony znajdują się w obniżeniu terenu albo na działce z gruntem słabo przepuszczalnym, woda może zbierać się przy podstawie. Z czasem może to sprzyjać nierównomiernemu osiadaniu źle przygotowanej podbudowy.

Dlatego podczas przygotowywania miejsca montażu warto analizować nie tylko poziom i nośność gruntu, ale również naturalny kierunek spływu wody.

Ma to szczególne znaczenie na działkach pochyłych. Ogrodzenie poprowadzone w poprzek spadku może zmieniać dotychczasową drogę odpływu.

Odwodnienie gabionu na skarpie

Na skarpie woda przemieszcza się zarówno po powierzchni, jak i wewnątrz gruntu. Jeżeli gabion służy jedynie jako ogrodzenie, trzeba przede wszystkim zapobiec sytuacji, w której woda koncentruje się przy jego podstawie.

Jeżeli konstrukcja jednocześnie stabilizuje skarpę, wymagania rosną. Konieczna staje się analiza układu oporowego, gruntu i wody.

W takich przypadkach sposób odwodnienia powinien być elementem rozwiązania projektowego, a nie poprawką wykonywaną po pierwszym sezonie intensywnych opadów.

Gdzie powinna zostać odprowadzona woda?

Sam przewód drenarski nie rozwiązuje problemu, jeśli nie ma odpowiedniego odbiornika.

Woda musi trafić do miejsca, w którym może zostać bezpiecznie zagospodarowana zgodnie z warunkami działki i przyjętym systemem odwodnienia. Rozwiązanie zależy od lokalnego ukształtowania terenu, rodzaju gruntu i istniejącej infrastruktury.

W praktyce właśnie ten element jest czasami pomijany: wykonuje się warstwę przepuszczalnego kruszywa, ale nie określa, dokąd woda ma ostatecznie odpłynąć.

Drenaż trzeba więc projektować jako ciągłą drogę od strefy gromadzenia wody do bezpiecznego miejsca jej odbioru.

Czy każdy gabion potrzebuje rury drenarskiej?

Nie. W zwykłym ogrodzeniu wykonanym na przepuszczalnym, stabilnym podłożu dodatkowy system drenarski nie musi być potrzebny.

Inaczej może wyglądać sytuacja przy murze oporowym, skarpie, gruncie słabo przepuszczalnym albo miejscu, w którym obserwuje się znaczny napływ wody.

Dlatego automatyczna zasada „każdy gabion musi mieć dren” jest tak samo niewłaściwa jak założenie „gabion jest przepuszczalny, więc odwodnienie nigdy nie jest potrzebne”.

Decyzję trzeba powiązać z funkcją konstrukcji i rzeczywistymi warunkami terenowymi.

Drenaż warto zaplanować przed montażem gabionów

Najłatwiej wykonać prawidłowy system odwodnienia podczas prac ziemnych, kiedy dostępna jest przestrzeń za przyszłą konstrukcją i można odpowiednio ułożyć kolejne warstwy.

Dodanie odwodnienia do gotowego, wypełnionego kamieniem muru jest znacznie bardziej kłopotliwe.

Dlatego kolejność decyzji powinna być prosta: najpierw ocena gruntu i kierunku przepływu wody, następnie sposób posadowienia i odwodnienia, a dopiero później właściwy montaż konstrukcji.

Dotyczy to zwłaszcza murów oporowych z gabionów. W ich przypadku woda nie jest detalem technicznym — jest jednym z czynników wpływających na sposób pracy całej konstrukcji.

Właśnie dlatego projektując gabionową konstrukcję oporową, warto równocześnie zaplanować fundament lub podbudowę, drenaż, warstwę filtracyjną oraz sposób wykonania zasypki. Dopiero taki układ tworzy spójne rozwiązanie, zamiast zbioru niezależnych elementów.
